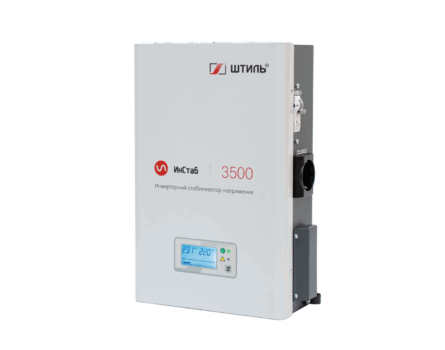

Однофазный стабилизатор напряжения «Штиль» серии «ИнСтаб» 3500 ВА предназначен для защиты различных устройств, чувствительных к качеству электропитания:
- отопительного оборудования (газовых котлов);
- холодильного оборудования;
- насосного оборудования;
- бытовой техники;
- аудио- и видеотехники;
- стиральных и посудомоечных машин;
- осветительного оборудования;
- систем кондиционирования и вентиляции.
В изделиях предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети. Поддерживается работа в режиме байпас, который позволяет в случае перегрузки или поломки инвертора питать нагрузку напрямую от сети.
Конструктивное исполнение

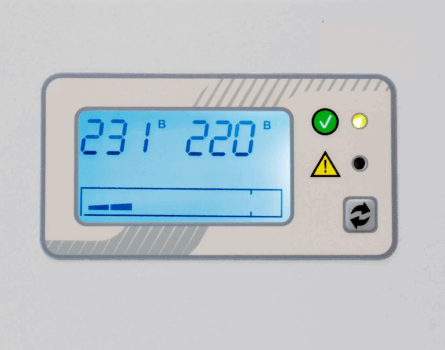

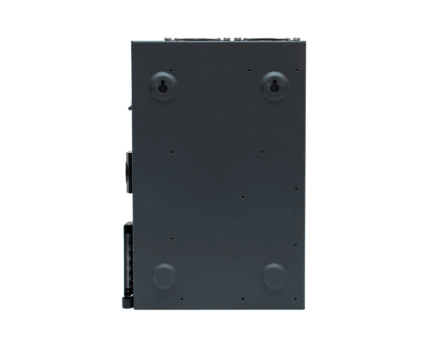

Стабилизатор этой серии выполнен в универсальном конструктиве для настенной или настольной установки. Модель IS3500 подключаются к сети с помощью клемм. Для подключения нагрузки на боковой панели предусмотрены две EURO розетки с заземлением, также есть клеммы. На передней панели устройств расположены два светодиодных индикатора и ЖК-дисплей. Светодиодные индикаторы предназначены для сигнализации о режиме работы стабилизатора, а на цифровом ЖК-дисплее отображаются аварийные сообщения и основные параметры работы устройства: входное и выходное напряжение, уровень загрузки, потребляемая мощность, температура внутри стабилизатора. В изделиях реализовано принудительное охлаждение с малошумными вентиляторами с интеллектуальной системой регулировки скорости вращения.
Основные преимущества
Главными преимуществами стабилизаторов напряжения «Штиль» серии «ИнСтаб» являются:
- мгновенная реакция на изменение входного напряжения (0 мс);
- идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) в широком диапазоне колебаний и скачков входного напряжения (90 В – 310 В).
Эти преимущества, достигнутые благодаря применению уникального инновационного принципа двойного преобразования энергии, делают инверторные стабилизаторы «Штиль» самым эффективным и прогрессивным решением для стабилизации напряжения на сегодняшний день.
Все представленные модели стабилизаторов «Штиль» имеют сертификаты соответствия Таможенного союза (EAC) и европейский сертификат качества CE.
Выбирая стабилизатор «Штиль» серии «ИнСтаб», Вы получаете надежное и эффективное решение для стабилизации напряжения передового технологического класса, российского производства, с наилучшим соотношением цены и качества, оперативную сервисную поддержку и двухлетнюю гарантию.
Преимущества стабилизаторов Штиль серии ИнСтаб:
- Идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) во всем допустимом диапазоне колебаний и скачков входного напряжения (90 В — 310 В) независимо от наличия искажений на входе;
- Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс при кратковременном пропадании входного напряжения за счёт наличия накопителя энергии;
- Работа на заявленной мощности в широком диапазоне входного напряжения — 165-310 В;
- Мгновенная реакция на изменение входного напряжения – 0 мс;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – Digital Signal Processor);
- Непрерывное регулирование выходного напряжения (исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации);
- Наличие корректора входного коэффициента мощности (обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть);
- Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 90-310 В);
- Коррекция формы входного напряжения (идеальная синусоида на выходе стабилизатора при любых искажениях в сети);
- Высокий КПД — до 97 %;
- Низкий уровень шума, небольшой вес и габариты.
Дополнительные особенности инверторного стабилизатора Штиль серии ИнСтаб 3500 ВА:

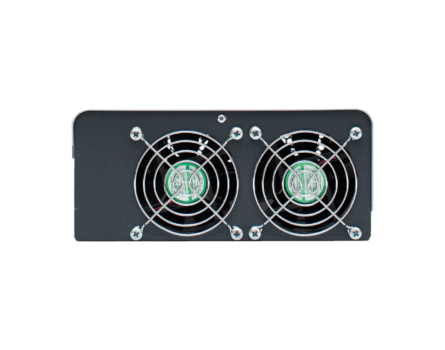

- Принудительное вентиляторное охлаждение с адаптивной скоростью вращения;
- Наличие режима «байпас» (обеспечивает возможность питания потребителей в обход стабилизатора);
- Встроенная молниезащита (варистор 2 кВ, 1/50 мкс);
- Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора;
- Возможность выбора значения выходного напряжения: 220 В или 230 В (настраивается на заводе, по умолчанию 220 В);
- ЖК-дисплей и светодиодными индикаторы для отображения рабочего состояния, основных входных и выходных параметров и режима работы стабилизатора.
Применение
Штиль IS3500 можно рекомендовать для:
- дома;
- дачи;
- газового котла;
- компьютера;
- медицинской техники.
Технические характеристики Штиль IS3500 220В
| Общие | |
|---|---|
| Полная мощность, кВА: | 3,5 |
| Активная мощность, кВт: | 2,5 |
| Принцип стабилизации: | инверторный (с двойным преобразованием) |
| Способ установки: | настенный |
| Страна производитель: | Россия |
| Входные характеристики | |
| Тип выходного напряжения: | однофазное |
| Номинальное выходное напряжение, В: | 220 |
| Диапазон настройки выходного напряжения, В: | 220-230 с шагом 1 |
| Точность стабилизации, %: | ±2 |
| Быстродействие, мс: | 0 |
| Форма выходного напряжения: | чистая синусоида |
| Номинальная выходная частота, Гц: | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
| Время автономной работы при отключении питания: | не более 200 мс |
| Максимальный выходной ток, А: | 15,9 |
| Коэффициент нелинейных искажений выходного напряжения, %: | <1,5% при линейной нагрузке, <3% при нелинейной нагрузке |
| Крест-фактор: | 3:1 |
| Перегрузочная способность: | <105% — непрерывная работа, 105-150% — не менее 5 с |
| КПД, %: | до 97 |
| Выходные характеристики | |
| Форма выходного сигнала: | чистая синусоида |
| Номинальное выходное напряжение, В: | 220/230/240 (по умолчанию — 220, настраивается на заводе) |
| Точность поддержания выходного напряжения: | ±2% |
| Номинальная выходная частота, Гц: | 50 |
| Максимальный выходной ток, А: | 15,9 |
| Коэффициент нелинейных искажений, %: | < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке |
| Крест-фактор: | 3:1 |
| Перегрузочная способность (уровень нагрузки — в процентах от номинального значения) : | 105-150% не менее 5 с |
| КПД, %: | до 97 |
| Быстродействие (время реакции на изменение входного напряжения), мс: | 0 |
| Защита | |
| Перегрузка по выходу: | электронная защита c автовосстановлением |
| Короткое замыкание: | электронная защита c автовосстановлением |
| Перегрев: | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений: | варистор (2 кВ, 1/50 мкс) |
| Защита от высокочастотных помех: | 100 кГц — 30 МГц |
| Защита от аварии сети: | электронная защита c автовосстановлением |
| Защита от аварии стабилизатора: | электронная аварийная защита |
| Электронный автоматический байпас: | да |
| Панель управления и интерфейсы | |
| ЖК-дисплей: | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация: | норма, авария |
| Подключение | |
| Входная сеть: | клеммное подключение (L, N, PE) |
| Нагрузка (выходные разъёмы): | F-type EURO розетки с заземлением (2 шт.), клеммы |
| Надежность и эксплуатационные характеристики | |
| Установка: | в помещении |
| Диапазон рабочей температуры, °С: | от +5 до +40 |
| Диапазон температуры хранения, °С: | от -40 до +40 |
| Тип охлаждения: | принудительное (вентиляторное) |
| Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА: | <36 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов) |
| Относительная влажность, %: | от 0 до 80 (без конденсата) |
| Рабочая высота, м: | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги: | IP20 |
| Срок службы, лет: | не менее 10 |
| Наработка на отказ, ч: | не менее 150000 |
| Гарантийный срок, мес: | 24 |
| Механические характеристики | |
| Габаритные размеры ВхШхГ (без упаковки), мм: | 205х370х103 |
| Габаритные размеры ВхШхГ (в упаковке), мм: | 215х380х118 |
| Масса, кг: | 5 |
| Цвет корпуса: | серый |
