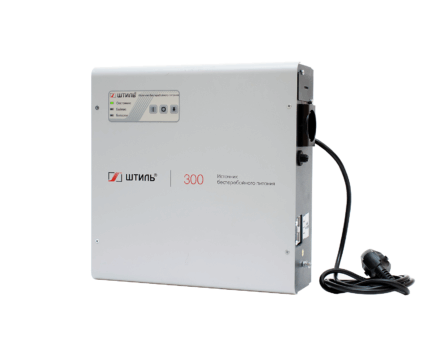

Онлайн ИБП SW300L применяется для обеспечения бесперебойной работы и качественного электроснабжения критически важной нагрузки мощностью до 300 ВА/225 Вт, например:
- энергозависимых котлов отопления;
- циркуляционных насосов;
- септиков с маломощными насосами;
- блоков управления системы «умный дом»;
- систем видеонаблюдения;
- ответственных бытовых электроприборов небольшой мощности.
В SW300L применен усовершенствованный алгоритм работы корректора коэффициента мощности, благодаря которому модель отлично функционирует в связке с бытовыми генераторами.
Модель SW300L работает на основе технологии двойного преобразования энергии, за счет которой обеспечивает:
- непрерывную коррекцию напряжения в расширенном диапазоне (90-295 В) и с высокой точностью (±2%) без переключения на аккумуляторы;
- мгновенный перевод питания нагрузки на аккумуляторы при отключении электричества;
- электропитание нагрузки напряжением c идеальным синусом независимо от режима работы.
Модель работает абсолютно бесшумно благодаря примененной в ней конвекционной (безвентиляторной) системе охлаждения.
Установка и подключение
SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.
Прибор подключается к входной сети с помощью сетевого кабеля с евровилкой. Нагрузка подключается в EURO-розетку, расположенную на боковой панели ИБП.
Автономная работа
SW300L оснащен встроенным зарядным устройством с током заряда 6 А, благодаря чему возможно подключение внешнего аккумулятора большой емкости (от 17 до 250 Ач). Он сможет обеспечить от 18 мин до 9,5 ч автономной работы нагрузки (при 100% загрузке ИБП). Аккумуляторная батарея, в зависимости от ёмкости, размещается во внешнем напольном стеллаже BS-12-1W или BS-12-2W (Таблица времени автономной работы).
В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- уведомлять пользователя об износе АБ;
- прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Панель управления
Панель управления ИБП оснащена функциональными кнопками, которые позволяют включать/выключать устройство, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать АБ (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».
Тестирование батареи рекомендуется выполнять не реже одного раза в полгода.
Кроме того, на передней панели ИБП размещены светодиодные индикаторы, отображающие состояние устройства и батареи:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Батарея» – состояние батареи.
Средства мониторинга
В SW300L предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протокол Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Состояние ИБП SW300L можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.
Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.
Защита
ИБП SW300L имеет электронную защиту от:
- короткого замыкания;
- длительной перегрузки по выходу;
- внутреннего перегрева.
После устранения аварии устройство автоматически перезапускается.
Также данная модель оснащена защитой от:
- импульсных перенапряжений (варистор – 2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс);
- неполадок в работе (при возникновении аварии нагрузка обесточивается или безразрывно переключается через встроенный байпас на сеть).
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц — 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
-
Активная мощность, кВт 0,225
-
Время автономной работы (при 80% загрузке ИБП)Зависит от ёмкости внешних АБ
-
Число фаз 1 в 1
-
Форм-фактор настенный
-
Топология on-line (с двойным преобразованием)
-
Режимы работы on-line, автономный, байпас, ECO
-
Предельный диапазон входного напряжения, 90-295 В
-
Номинальное выходное напряжение, 230 В
-
Диапазон настройки выходного напряжения, 210-240, шаг 5
-
Точность стабилизации выходного напряжения, ±2 %
-
Форма выходного напряжения чистая синусоида
-
Максимальный выходной ток 1,2 А
-
Наличие встроенных батарей нет
-
Номинальное напряжение АБ 12 В
-
Электронный автоматический байпас да
-
Степень защиты от пыли и влаги IP20
-
Габаритные размеры ВхШхГ (в упаковке) 330х330х140 мм
-
Масса 4 кг
-
Гарантийный срок 24 месяца
