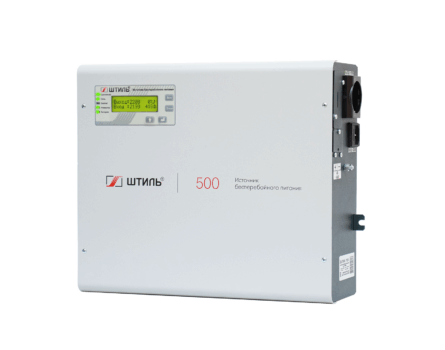

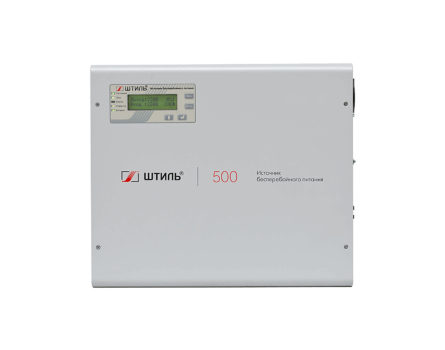

Онлайн ИБП SW500L обеспечивает бесперебойную работу и защиту от нестабильного сетевого напряжения однофазных электроприборов мощностью 500 ВА /400 Вт, например:
- газовых котлов и другого нагревательного оборудования;
- циркуляционных насосов;
- систем водоснабжения и очистки воды;
- сетей охранной сигнализации и видеонаблюдения;
- аудио- и видеотехники;
- ПК и периферийного оборудования;
- бытовых приборов небольшой мощности.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500L отлично функционирует в связке с дизельгенераторными установками.
SW500L – это ИБП онлайн топологии, который работает по принципу двойного преобразования энергии, что позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от батарей);
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.

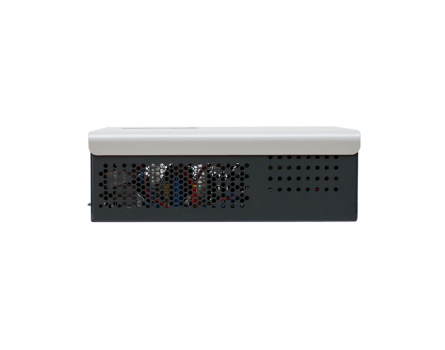

Устройство обладает конвекционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.

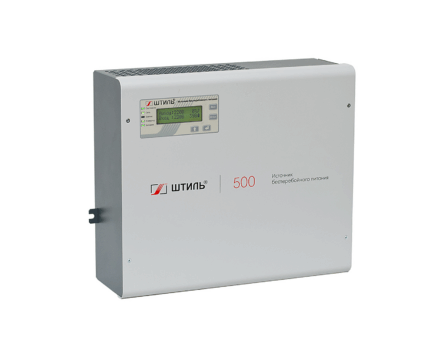

Установка и подключение

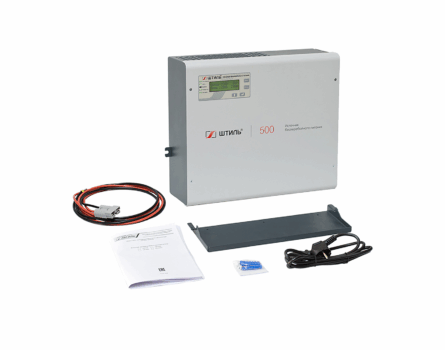

SW500L предназначен для установки на вертикальной ровной поверхности с использованием специального кронштейна на задней панели ИБП. Все крепежи входят в комплект поставки устройства.
Нагрузка подключается к ИБП через евророзетку, размещенную на правой боковой панели. Подключение к сети осуществляется с помощью разъема С14.
Автономная работа
Модель SW500L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АБ (до 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах (Таблица времени автономной работы).
В SW500L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Панель управления

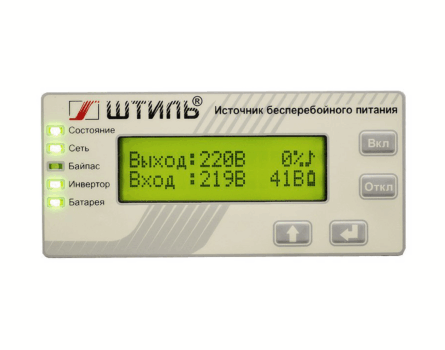

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Сеть» – состояние входной сети;
- «Байпас» – электронный байпас/ЭКО-режим;
- «Инвертор» – работа от инвертора;
- «Батарея» – состояние батарей.
Виды информации на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость АБ).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
Защита
SW500L оснащен электронной системой защиты от:
- перегрузок по выходу;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины срабатывания электронной защиты происходит автоматический перезапуск ИБП.
Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают:
- нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц;
- сеть от помех в диапазоне 150 кГц — 30 МГц.
Также в устройстве присутствует аварийная защита от любой неисправности. При ее срабатывании происходит отключение нагрузки или её перевод на питание от сети через встроенный байпас.
| Число фаз | 1 в 1 |
| Страна производитель | Россия |
| Режимы работы | on-line, автономный, байпас, ECO |
| Активная мощность, кВт | 0,4 |
| Полная мощность, кВА | 0,5 |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | настенный |
| Плавный пуск | да |
| Потребляемая мощность в режиме холостого хода, Вт | 20 |
| Максимальный входной ток, А | 3,6 |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Номинальная входная частота, Гц | 50 |
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Предельный диапазон входного напряжения, В | 90-295 |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Номинальное входное напряжение, В | 220 |
| Совместимость с генератором | да |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Максимальный ток байпаса, А | 5 |
| Тип выходного напряжения | однофазное |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Максимальный выходной ток, А | 2,3 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/60 |
| Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
| Номинальное выходное напряжение, В | 220 |
| Форма выходного напряжения | чистая синусоида |
| Точность стабилизации выходного напряжения, % | ±2 |
| Выходной коэффициент мощности | 0,8 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 96 |
| КПД в автономном режиме, % | 81 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Время автономной работы (при 80% загрузке ИБП) | Зависит от ёмкости внешних АБ |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Номинальный ток заряда встроенного ЗУ, А | 5 |
| Номинальное напряжение АБ, В | 24 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Наличие встроенных батарей | нет |
| Защита от аварии в ИБП | электронная аварийная защита |
| Защита от «глубокого» разряда батарей | да |
| Электронный автоматический байпас | да |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц — 30 МГц |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| RS-232 | опция (требуется установка карты мониторинга) |
| Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| Функциональные клавиши | «Вкл», «Откл», «Вверх», «Ввод» |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль») |
| Датчик температуры | опция (требуется установка карты мониторинга) |
| Входная сеть | сетевой кабель с евровилкой |
| Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | конвекционное (безвентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 287х357х112 (без кронштейна для крепления) 287х357х116 (с кронштейном для крепления) |
| Габаритные размеры ВхШхГ (в упаковке), мм | 390х360х160 |
| Масса, кг | 5 |
| Цвет корпуса | серый |
